Routeur CISCO
Sauvegarder et restaurer des configurations sur un routeur CISCO :
Pour sauvegarder la configuration d'un routeur CISCO, le serveur de destination et l'interface du routeur doivent se trouver sur le même réseau. Pour prendre le routeur, il est préférable d'utiliser le logiciel Putty.
On utilise comme serveur de destination un serveur TFTP qui est CISCO TFTP Serveur.
1 ) Configuration du serveur TFTP
- Aller dans Menu \ View \ Option \ " TFTP server root directory "
- Choisir où les fichiers téléchargés seront stockés. Dans ce cas la "TFTP server root directory" aura comme valeur la destination du stockage des fichiers.
2 ) Sauvegarde de la configuration du routeur
On va exporter la sauvegarde du routeur sur le PC où est installé le serveur TFTP. L'adresse IP du PC est 172.17.255.1
On sauvegarde le fichier startup-config, les modifications se trouvent dans le fichier running-config.
Pour mettre à jour le fichier startup-config, il faut faire :
On peut donc exporter le fichier startup-config vers le serveur TFTP et sur le dossier qui doit accueillir les sauvegardes.

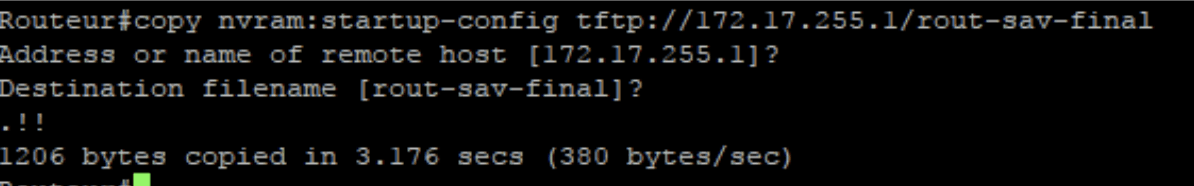

Pour cela, il suffit d'écrire la commande suivante :
Il faut appuyer sur Entrer lors de l'apparition de la ligne Address or name of remote host [172.17.255.1]? et faire de même lorsque la ligne Destination filename [rout-sav-final]? apparait.
Petite explication de ce que cette commande vient de faire.
On sauvegarde le fichier startup-config, ce fichier est sauvegardé vers le serveur TFTP 172.17.255.1 sur le serveur TFTP, ce fichier aura pour nom rout-sav-final, ce fichier se trouvera dans le dossier où les téléchargements se stockent.

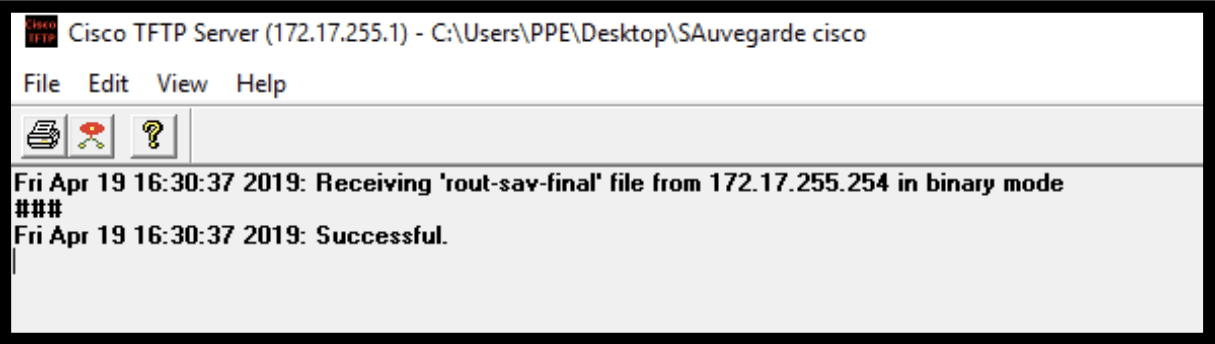

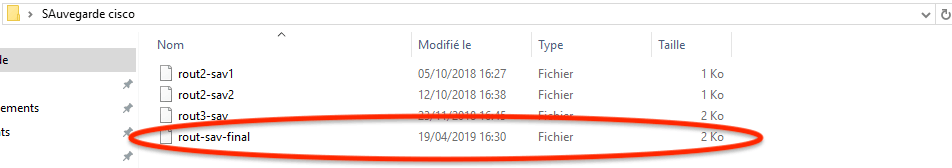

Pour vérifier si la sauvegarde a eu lieu, on peut aller sur le serveur TFTP
3 ) Restauration de la configuration sur le routeur
On va importer un fichier de sauvegarde qui se trouve sur un PC vers le routeur.

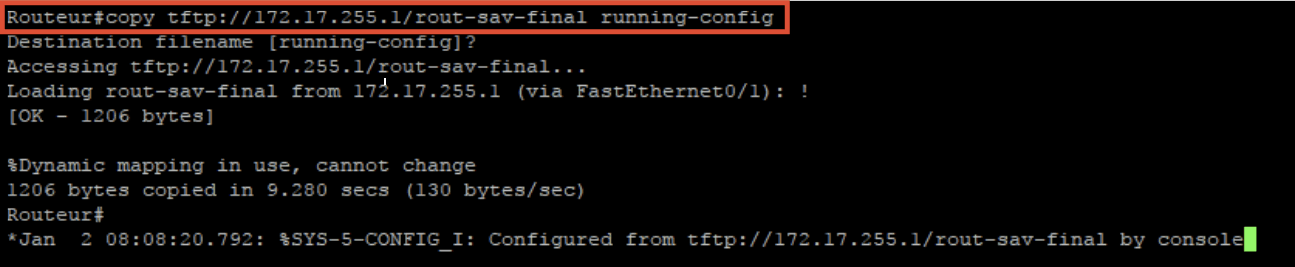

Pour cela, il suffit d'écrire la commande suivante :
Explication de ce que cette commande vient de faire.
On va restaurer la configuration à partir du serveur TFTP 172.17.255.1, sur le serveur TFTP.
Ce fichier a pour nom rout-sav-final et on va envoyer ce fichier vers le fichier running-config.
Il ne faut pas oublier de sauvegarder la nouvelle configuration dans le ficher startup-config.
